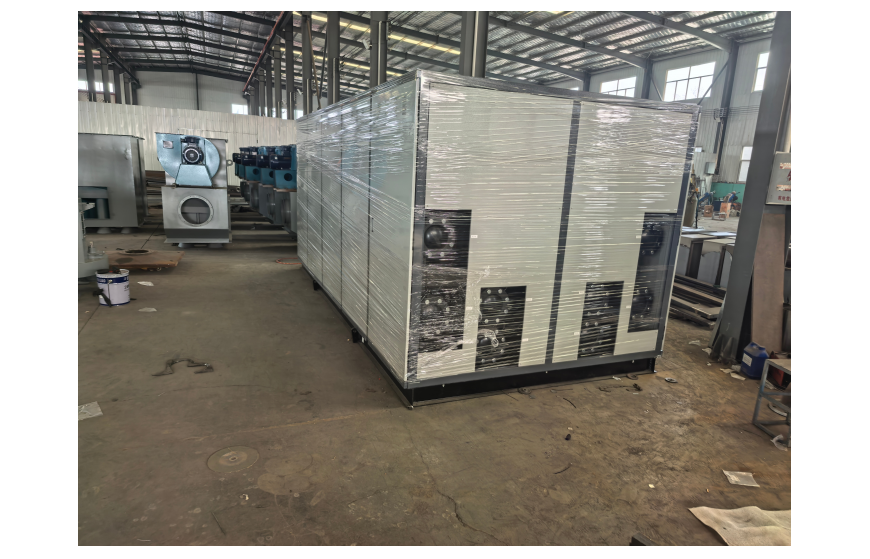

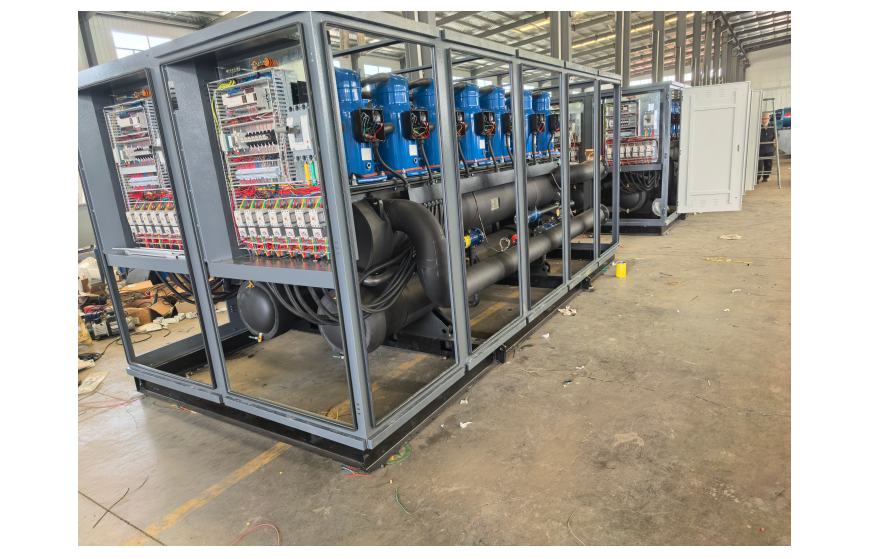

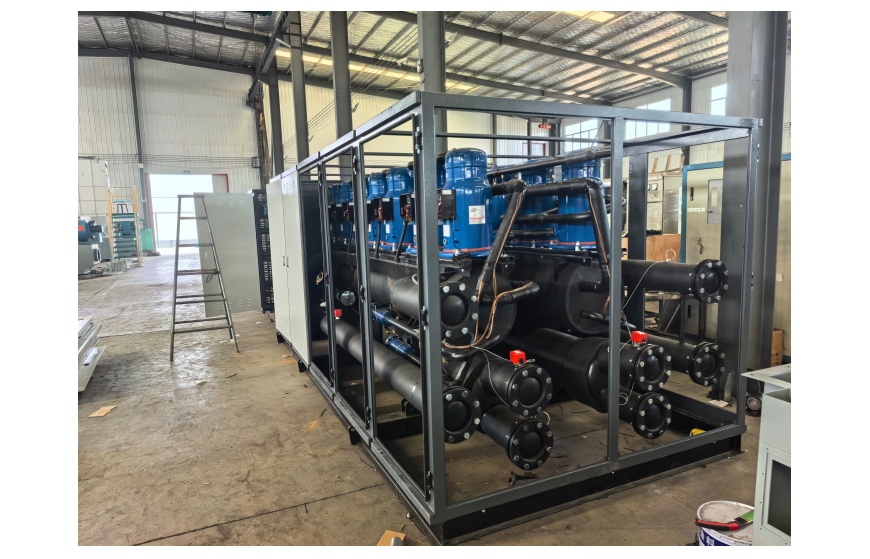

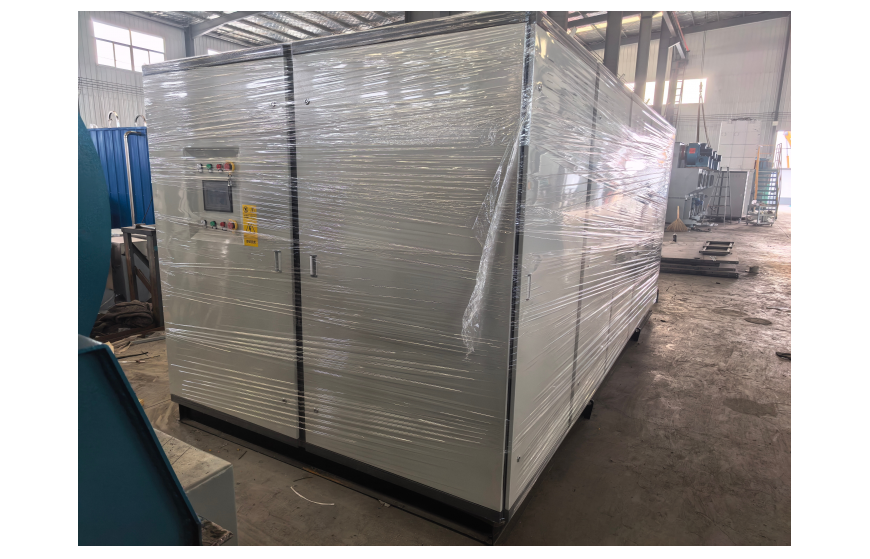

يتكون نظام مضخة الحرارة المائية/الأرضية من نوع الحلزوني من ثلاثة مكونات رئيسية: وحدة مضخة الحرارة (مع ضاغط حلزوني)، نظام الوحدات الداخلية (وحدات ملفات المروحة / التدفئة الأرضية)، ونظام التبادل الحراري الأرضي/المائي (حلقات الأنابيب المدفونة أو الآبار). يعمل هذا النظام أساساً كجهاز لنقل الحرارة، وليس كجهاز لتوليدها.

١. دورة التبريد ذات المراحل الأربع لنقل الحرارة

يتم نقل الحرارة عبر وسيط التبريد أثناء دورانه بين المكونات الأربعة الرئيسية:

التبخر (امتصاص الحرارة — وضع التدفئة الشتوي):

يتبخر وسيط التبريد السائل منخفض الضغط في المبخر، ممتصاً الحرارة من المصدر المائي (المياه الجوفية أو المحلول الملحي من الأنابيب المدفونة) ويتحول إلى غاز منخفض الضغط.

الضغط (مرحلة إدخال الطاقة):

يدخل الغاز منخفض الضغط إلى الضاغط الحلزوني، حيث يتم ضغطه إلى غاز عالي الحرارة وعالي الضغط. يضمن التصميم الحلزوني المزدوج للضاغط تشغيلاً سلساً وهادئاً وكفاءة عالية.

التكثيف (إطلاق الحرارة — إخراج التدفئة):

يطلق الغاز عالي الحرارة وعالي الضغط حرارته إلى دائرة المياه الداخلية في المكثف، مما يعمل على تدفئة المكان عبر التدفئة الأرضية أو وحدات ملفات المروحة. ثم يتكثف وسيط التبريد إلى سائل عالي الضغط.

التمدد (خفض الضغط — إعادة ضبط الدورة):

يمر السائل عالي الضغط عبر صمام التمدد، حيث يتمدد إلى خليط بخار-سائل منخفض الضغط، جاهزاً لإعادة الدخول إلى المبخر وبدء الدورة التالية.
